M1530 - Média Potência

BAIXAR ESPECIFICAÇÕES TÉCNICAS

LASER M1530 PADRAO

.pdf

Download PDF • 975KB

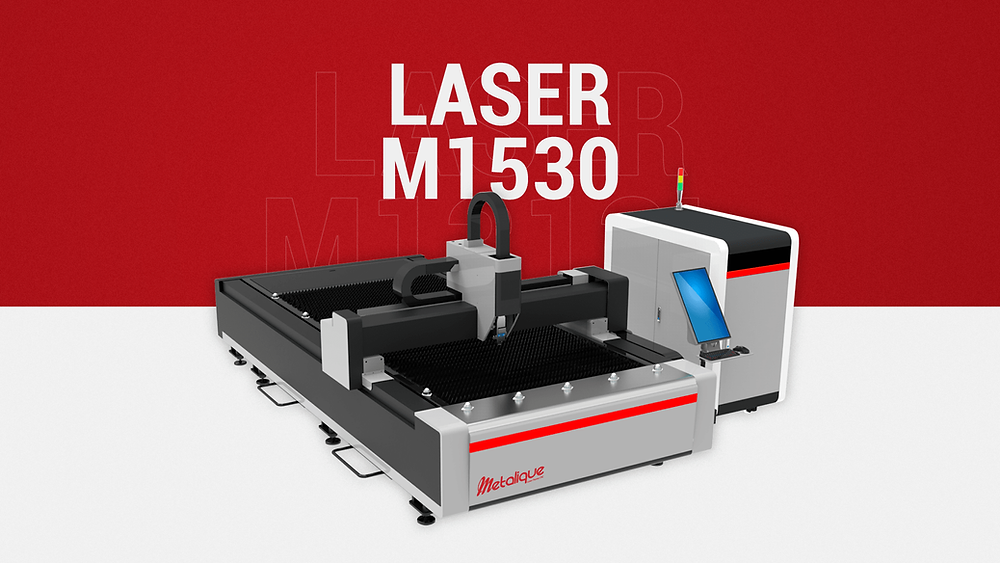

Equipamento Laser CNC Modelo M1530 – 1500x3000mm úteis.

Máquinas desenvolvidas pela Metalique, com garantia local e com preço acessível agora chegam no Brasil. Muito mais eficientes do que o tradicional CO2, sem complicados espelhos e sem manutenção, as máquinas de corte por fibra garantem vida útil superior e alta qualidade de corte em qualquer metal.

As máquinas série media são fabricadas especialmente para clientes de pequenas ou médias empresas que precisam trabalhar chapas até 12mm.

Equipado com gerador de laser de média potência, é excelente para cortar variadas espessuras, revolucionando a forma como sua empresa corta aço. CNC em português.

Possui aproveitamento da chapa utilizando Fly-Cut, Frog-Jump, corte em linha comum, corte encadeado entre outros. Operação flexível e fácil.

ÚNICA COM CNC EM PORTUGUÊS

APLICAÇÃO INDUSTRIAL

Aplicada às industrias publicitárias, sinalização visual, estruturas de metal, peças para ar condicionado, ventilação, calefação, peças de máquinas, utensílios, automobilística carro e moto, elevador, peças elétricas, indústria férrea, naval e transporte aéreo etc.

{"items":["af479d_698f1d3f917345ddaeca161a07f657c1~mv2.jpg","af479d_1194f267356d48c68bed6759ce79e359~mv2.jpg","af479d_3a7c1f58728547e599b9d0c04a63591a~mv2.jpg"],"styles":{"galleryType":"Columns","groupSize":1,"showArrows":false,"cubeImages":true,"cubeType":"fill","cubeRatio":1,"isVertical":true,"gallerySize":300,"collageAmount":0,"collageDensity":0,"groupTypes":"1","oneRow":false,"imageMargin":10,"galleryMargin":0,"floatingImages":0,"chooseBestGroup":true,"smartCrop":false,"hasThumbnails":false,"enableScroll":true,"isGrid":true,"isSlider":false,"isColumns":false,"isSlideshow":false,"cropOnlyFill":false,"fixedColumns":3,"enableInfiniteScroll":1,"isRTL":false,"minItemSize":50,"rotatingGroupTypes":"","rotatingCubeRatio":"","gallerySliderImageRatio":1.7777777777777777,"numberOfImagesPerRow":3,"numberOfImagesPerCol":1,"groupsPerStrip":0,"borderRadius":0,"boxShadow":0,"gridStyle":1,"mobilePanorama":false,"placeGroupsLtr":false,"viewMode":"preview","thumbnailSpacings":0,"galleryThumbnailsAlignment":"bottom","isMasonry":false,"isAutoSlideshow":false,"slideshowLoop":false,"autoSlideshowInterval":4,"useCustomButton":false,"bottomInfoHeight":0,"titlePlacement":"SHOW_ON_HOVER","galleryHorizontalAlign":"center","galleryTextAlign":"center","galleryVerticalAlign":"center","scrollSnap":false,"itemClick":"link","fullscreen":false,"allowSocial":false,"allowDownload":false,"allowTitle":true,"allowDescription":false,"loveButton":false,"loveCounter":false,"videoPlay":"onClick","scrollAnimation":"NO_EFFECT","scrollDirection":0,"overlayAnimation":"NO_EFFECT","arrowsPosition":0,"arrowsSize":23,"watermarkOpacity":40,"watermarkSize":40,"useWatermark":true,"watermarkDock":{"top":"auto","left":"auto","right":0,"bottom":0,"transform":"translate3d(0,0,0)"},"loadMoreAmount":"all","defaultShowInfoExpand":1,"allowTitleExpand":true,"allowDescriptionExpand":true,"allowLinkExpand":true,"expandInfoPosition":0,"allowFullscreenExpand":true,"fullscreenLoop":false,"galleryAlignExpand":"left","addToCartBorderWidth":1,"addToCartButtonText":"","slideshowInfoSize":200,"playButtonForAutoSlideShow":false,"allowSlideshowCounter":false,"hoveringBehaviour":"APPEARS","thumbnailSize":120,"magicLayoutSeed":1,"imageHoverAnimation":"NO_EFFECT","calculateTextBoxHeightMode":"AUTOMATIC","calculateTextBoxWidthMode":"PERCENT","textBoxHeight":0,"textBoxWidth":200,"textBoxWidthPercent":50,"textImageSpace":10,"textBoxBorderRadius":0,"textBoxBorderWidth":0,"textsVerticalPadding":0,"textsHorizontalPadding":0,"titleDescriptionSpace":6,"customButtonText":"","customButtonBorderWidth":1,"customButtonBorderRadius":0,"loadMoreButtonText":"","loadMoreButtonBorderWidth":1,"loadMoreButtonBorderRadius":0,"imageInfoType":"NO_BACKGROUND","itemBorderWidth":0,"itemBorderRadius":0,"itemEnableShadow":false,"itemShadowBlur":20,"itemShadowDirection":135,"itemShadowSize":10,"imageLoadingMode":"BLUR","expandAnimation":"NO_EFFECT","imageQuality":90,"usmToggle":false,"usm_a":0,"usm_r":0,"usm_t":0,"videoSound":false,"videoSpeed":"1","videoLoop":true,"galleryLayout":2,"gallerySizeType":"px","gallerySizePx":300,"allowHover":true,"mobileSwipeAnimation":"NO_EFFECT","gotStyleParams":true,"showVideoPlayButton":true,"modifiedGallerySize":true,"selectedLayout":"2|bottom|1|fill|true|0|1","layoutsVersion":2,"selectedLayoutV2":2,"isSlideshowFont":false,"externalInfoHeight":0,"externalInfoWidth":0},"container":{"galleryWidth":2580,"galleryHeight":1440,"scrollBase":0,"height":null,"width":null}}

GRAVAÇÃO EM

Aço Inox, Aço Carbono, Galvanizado, Cobre, Latão e Alumínio*

---

VANTAGENS DO LASER FIBRA

• Custo de uso cerca de 50% menor do que uma máquina CO2

• A fonte de laser tem uma vida útil estimada entre 50.000 horas a 100.000 horas, muito melhor que as 20.000 horas estimadas de um laser CO2

• Menor manutenção pois não tem espelhos para alinhamento

• Menor tempo de parada (maior MTBF)

• Mais compacto e fácil de instalar

• Menor custo de uso de energia elétrica (cerca de 10-20% do mesmo tipo de máquina com laser CO2

• Não precisa usar gases como CO2, Helio ou Argônio. Apenas ar comprimido* ou alguns processos O2 e N.

PROGRAMAÇÃO AUTOMÁTICA DE CAD / CAM

Com software de agrupamento automático com corte comum, micro juntas e corte encadeado dão a máxima economia de material. Comunicação com sistema de controle diretamente via WI-FI ou USB, podendo ser usado na mais nova Indústria 4.0 para gestão do chão de fábrica e o trabalho do CNC. Manutenção ou assistência técnica remota é de série nesse sistema!

CABEÇOTE EM ALUMÍNIO

Fundido em uma única vez, sem usar solda ou parafusos dando rigidez, estabilidade e propriedades anti-vibração. Usinada perfeitamente, alinhada usando auto-colimadores a laser, vem ainda com um sistema de remoção de pó para garantir uma operação estável, eficiente e livre de interferência do ambiente

BASE

Feita com tubos e chapas com mais de 10mm de espessura e envelhecida termicamente. Isso torna a base imune a distorções, vibrações em toda a sua vida útil estimada em mais de 20 anos. Sim, esta base é forte!

CABEÇOTE LASER

Com controle de altura automático capacitivo e foco automátio (perfuração até 90% mais rápida!). Controle de altura automático para chapas empenadas.

LARGO ESPECTRO

De -10mm até 10mm de foco para diversos tipos de chapas.

ALTA VIDA ÚTIL

Lente focal e colimadora refrigeradas a água. CONSUMÍVEIS COM ALTA DURABILIDADE!

---

MAIORES BENEFÍCIOS DO NOSSO CNC

1. Software com agrupamento de peças automático para economia de chapa

2. Corte Encadeado para economia de tempo e consumíveis

3. Corte em Micro-junta para manter peças juntas

4. Corte em linha comum

5. Pré-piercing com 3 tipos selecionáveis

6. Deslocamento Frog-Jump para economia de tempo

7. Fast-Part: não eleva o eixo Z em cortes próximos

8. Precision Cut para furos pequenos

9. Corte em Fly-cut para altíssima velocidade em furos sequenciais

10. Controle Remoto por Wi-fi

11. Alinhamento automático de esquadro pelo CNC

12. Controle de potência dinâmica para cortes finos e detalhados

13. Gravação na peça de alta qualidade

14. Corte automático de chapas com película protetora

15. Paradas para refrigeração automática para chapas grossas com oxigênio

16. Simulação na tela e dry-cut

---

PARÂMETROS TÉCNICOS

• Modelo: M1530 – fabricada sob supervisão e desenhos Metalique

• Tipo de laser*: Fibra 1064nm Raycus, IPG, Nlight ou Max estimados até 100.000h de trabalho

• Cabeçote Laser: Raytools

• Foco Automático: Sim

• Potência de laser: Até 4000W (checar proposta técnica)

• Controle de altura: Sim, capacitivo, integrado no CNC, alta sensibilidade calibração automática

• Tamanho útil efetivo X, Y e Z: 1500mm, 3000mm, 100mm

• Peso: 4400KG

• Tamanho geral: 4600mm (C) x 2450 (L) x 1600mm (H)

• Precisão de posicionamento: +-0.05mm/m

• Repetitividade: +-0.02mm precisão de corte até +-0,2mm

• Velocidade máxima: 120m/min

• Aceleração máxima : 0,8G

• Motorização: Servo motores Yaskawa 1300W Y, 850W X e 400W Z

• Movimentação: Guias lineares Hiwin 35mm

• Redução: Incluso no eixo X e Y, Motovario

• Tipo de proteção: Aberta

• Troca de mesa automática: Sem troca automática

• Peso máximo na área de trabalho: 1000KG

• Modo de transmissão: Cremalheira dupla e pinhão helicoidais YYC

• Consumo da máquina CNC : < 15KW com laser 1500W

• Tensão de trabalho: 380V/60Hz

• Sistema de refrigeração: Chiller duplo cabeçote laser e fonte de laser

• Ambiente de trabalho: 5-40C, umidade menor que 60%

• Tipos de gases auxiliares: Ar comprimido, Nitrogênio e oxigênio

• Pressão de trabalho: Nitrogênio e Ar comprimido Min 5Bar max 20 Bar, Oxigênio max 10Bar

• Controle de pressão automático: Sim na linha de oxigênio

• Elétrica da máquina: Painel integrado na máquina

• Sistema de exaustão: Sim, motor 3000W

• Lubrificação automática: Sim

• Tipos de materiais*: Aço Inox, aço Carbono, galvanizado e metais ferrosos e não ferrosos.

• Painel de controle: Integrado ao sistema, protegido e com ar condicionado.

• Garantia: 1 ano para eletrônica e mecânica.

• Software de controle: Cypcut 2000 em português

• Sistema operacional: Windows 10

• Controle remoto sem fio: Sim

• Operação em rede Wi-fi: Sim

• Suporte remoto online: Sim

• Nesting automático: Sim no próprio CNC

• Corte comum: Sim

• Corte micro-junta: Sim

• Corte em ponte: Sim

• Fly-Cut: Sim

• Frog Jump: Sim

• Limpeza automática de gráficos: Sim

• Desenhos padrão no próprio CNC: Sim

• Laser ponto vermelho: Sim

• Alinhamento automático de chapas: Sim, automático

• Corte de material com película: Sim, automático pelo CNC

• Gravação no material: Sim

• Controle dinâmico de potência de laser: Sim

• Controle de piercing: Sim, 3 estágios

• Modo rápido entre peças: Sim, configurável até 150mm

• Refrigeração entre cortes: Sim

• Simulação na tela: Sim

• Simulação real: Sim

• Simulação de área de trabalho: Sim

• Corte manual com laser: Sim

• Controle de foco: Sim, automático

• Controle automático velocidade vs potência: Sim

• Controle automático velocidade vs frequência: Sim

• Frequência de laser: 1 a 10000Hz

OBSERVAÇÕES

1. ​Corte com Alumínio, cobre e latão também é perfeitamente possível, porém entre em contato para maiores detalhes.
