M4020

BAIXAR ESPECIFICAÇÕES TÉCNICAS

LASER M4020 PADRAO_2022
.pdf
Download PDF • 747KB

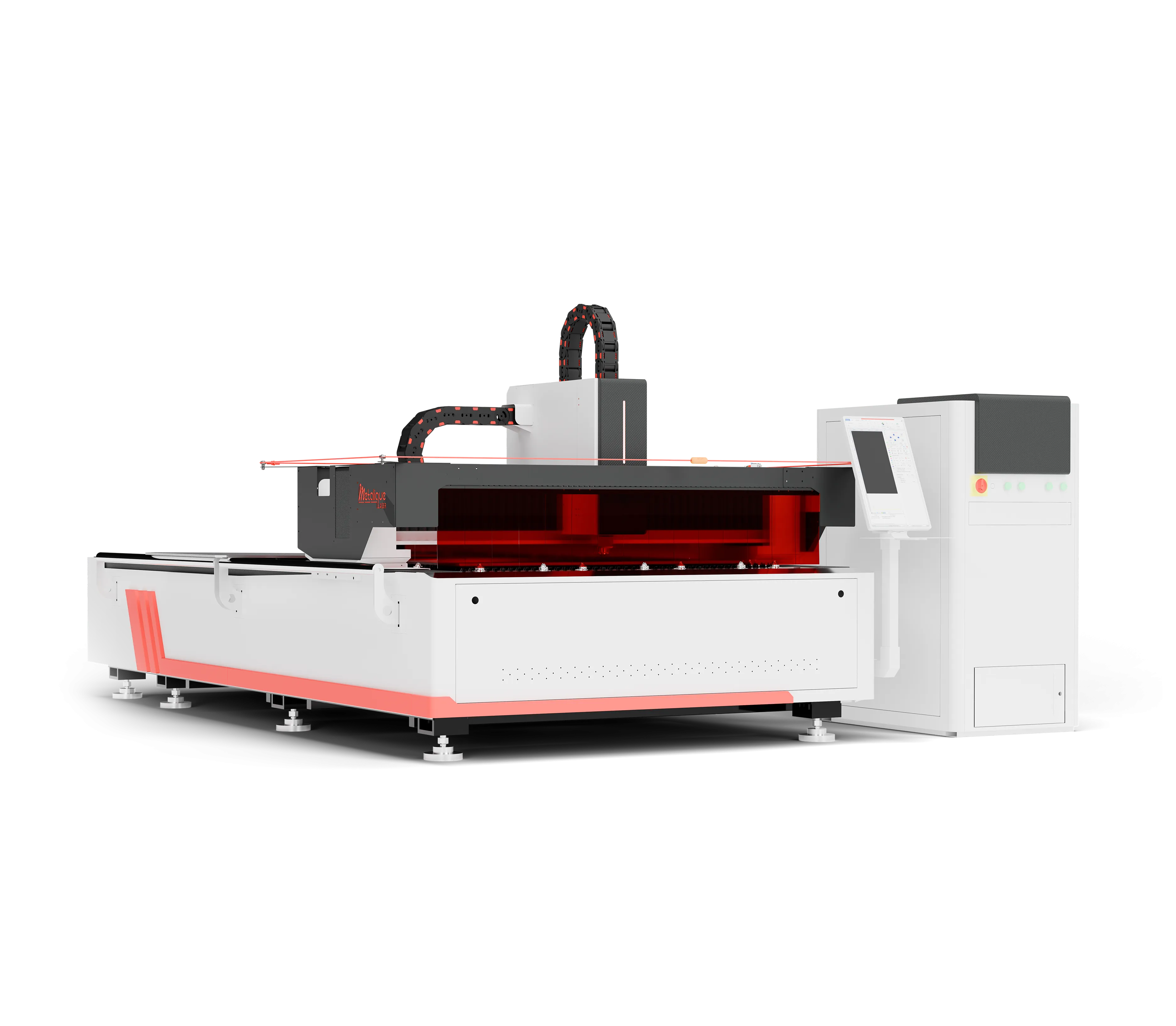

Equipamento Pesado Laser CNC Modelo M4020 Largo formato – 4000x2000mm úteis, para laser fibra de potências até 6000W.


Muito mais eficientes do que o tradicional CO2! Sem complicados espelhos e sem manutenção do laser, as máquinas de corte por fibra Metalique garantem vida útil superior e alta qualidade de corte!

APLICAÇÃO INDUSTRIAL

Aplicada às industrias publicitárias, sinalização visual, estruturas de metal, peças para ar condicionado, ventilação, calefação, peças de máquinas, utensílios, automobilística carro e moto, elevador, peças elétricas, indústria férrea, naval e transporte aéreo etc.

GRAVAÇÃO EM

Aço Inox, Aço Carbono, Galvanizado, Cobre, Latão e Alumínio*



VANTAGENS DA LASER FIBRA

  • Em torno de 50% menor o custo de uso do que uma máquina CO2

  • A fonte de laser tem uma vida útil estimada entre 50.000 horas até 100.000 horas, muito melhor que as 20.000 horas estimadas de um laser CO2.

  • Menor manutenção pois não existe espelhos para alinhamento.

  • Menor tempo de parada (maior MTBF).

  • Mais compacto e fácil de instalar.

  • Menor custo de uso de energia elétrica (em torno de 10-20% do mesmo tipo de máquina com laser CO2).

  • Não precisa usar gases como CO2, Helio ou argônio. Apenas Ar comprimido* ou alguns processos O2 e N para maior qualidade.


PROGRAMAÇÃO AUTOMÁTICA DE CAD / CAM

Com software de agrupamento automático com corte comum, micro juntas e corte encadeado dão a máxima economia de material. Comunicação com sistema de controle diretamente via WI-FI ou USB, podendo ser usado na mais nova Indústria 4.0 para gestão do chão de fábrica e o trabalho do CNC. Em Português.


CABEÇOTE EM ALUMÍNIO

Extrusado de uma única vez, sem usar solda ou parafusos dando rigidez, estabilidade e propriedades anti-vibração. Usinada perfeitamente, alinhada usando auto-colimadores a laser, vem ainda com um sistema de remoção de pó para garantir uma operação estável, eficiente e livre de interferência do ambiente.


BASE

Feita com tubos e chapas com mais de 10mm de espessura e envelhecida termicamente. Isso torna a base imune a distorções, vibrações em toda a sua vida útil estimada em mais de 20 anos. Sim, esta base é forte e pesada!


CABEÇOTE LASER

Com controle de altura automático capacitivo Raytools Suíço (perfuração até 90% mais rápida!). Controle de altura para chapas empenadas.


LARGO ESPECTRO

De -10mm a 10mm de foco, para diversos tipos de chapa.


ALTA VÍDA ÚTIL

Lente focal e colimadora refrigeradas a água. CONSUMÍVEIS COM ALTA DURABILIDADE!


NR12 ADEQUADA

Não arrisque! Nunca aceite máquinas sem NR12, sua empresa pode ser fiscalizada pelo Ministério do Trabalho! Previna acidentes e problemas futuros. Exija sempre o laudo técnico com ART!



ACOMPANHA AINDA



MAIORES BENEFÍCIOS DO NOSSO CNC

  1. Software com agrupamento de peças automático para economia de chapa

  2. Corte Encadeado para economia de tempo e consumíveis

  3. Corte em Micro-junta para manter peças juntas

  4. Corte em linha comum

  5. Pré-piercing com 3 tipos selecionáveis

  6. Deslocamento Frog-Jump para economia de tempo

  7. Fast-Part: não eleva o eixo Z em cortes próximos

  8. Precision Cut para furos pequenos

  9. Corte em Fly-cut para altíssima velocidade em furos sequenciais

  10. Controle Remoto por Wi-fi

  11. Alinhamento automático de esquadro pelo CNC

  12. Controle de potência dinâmica para cortes finos e detalhados

  13. Gravação na peça de alta qualidade

  14. Corte automático de chapas com película protetora

  15. Paradas para refrigeração automática para chapas grossas com oxigênio

  16. Simulação na tela e dry-cut



PARÂMETROS TÉCNICOS

  • Modelo: M4020 Fibra – Maquina pesada

  • Tipo de laser*: Fibra 1064nm

  • Cabeçote Laser: Raytools foco automático para velocidade de perfuração

  • Potência de laser: Até 6000W (checar proposta técnica)

  • Controle de altura: Sim, capacitivo, integrado no CNC, alta sensibilidade calibração automática

  • Tamanho útil efetivo X, Y e Z: 2000mm, 4000mm, 150mm

  • Peso: 5200KG aproximado

  • Tamanho geral: 4800mm (C) x 2450 (L) x 1600mm (H)

  • Precisão de posicionamento: +-0.05mm/m

  • Repetitividade: +-0.02mm precisão de corte até +-0,2mm

  • Velocidade máxima: 100m/min

  • Aceleração máxima: 0,8G

  • Motorização: Servo motores japoneses Yaskawa 1300W Y, 850W X e 400W Z

  • Movimentação: Guias lineares Hiwin em todos os eixos

  • Redução: Incluso no eixo X e Y, Nidec-Shimpo

  • Tipo de proteção: Aberta com NR12

  • Troca de mesa automática: Sem troca automática, troca manual de chapas

  • Peso máximo na área de trabalho: 1800KG

  • Modo de transmissão: Cremalheira dupla e pinhão helicoidal YYC

  • Consumo da máquina CNC: < 17KW com laser 1000W

  • Tensão de trabalho: 380V/60Hz (para 220V necessário transformador adicional não fornecido, checar proposta comercial)

  • Sistema de refrigeração: Chiller duplo cabeçote laser e fonte de laser

  • Ambiente de trabalho: 5-35C, umidade menor que 60%

  • Tipos de gases auxiliares: Ar comprimido, Nitrogênio e oxigênio

  • Pressão de trabalho: Nitrogênio e Ar comprimido Min 5Bar max 20 Bar, Oxigênio max 10Bar

  • Controle de pressão automático: Sim, na linha de oxigênio

  • Elétrica da máquina: Painel externo à maquina

  • Sistema de exaustão: Sim, motor 3000W

  • Lubrificação automática: Sim

  • Tipos de materiais*: Aço Inox, aço Carbono, galvanizado e metais ferrosos e não ferrosos.

  • Painel de controle: Externo ao sistema, protegido

  • Garantia: 1 ano para eletrônica e mecânica.

  • Software de controle: Cypcut 2000 em português

  • Sistema operacional: Windows

  • Controle remoto sem fio: Sim

  • Operação em rede Wifi: Sim

  • Suporte remoto online: Sim

  • Nesting automático: Sim no próprio CNC

  • Corte comum: Sim

  • Corte micro-junta: Sim

  • Corte em ponte: Sim

  • Fly-Cut: Sim

  • Frog Jump: Sim

  • Limpeza automática de gráficos: Sim

  • Desenhos padrão no próprio CNC: Sim

  • Laser ponto vermelho: Sim

  • Alinhamento automático de chapas: Sim, automático

  • Corte de material com película: Sim, automático pelo CNC

  • Gravação no material: Sim

  • Controle dinâmico de potência de laser: Sim

  • Controle de piercing: Sim, 3 estágios

  • Modo rápido entre peças: Sim, configurável até 150mm

  • Refrigeração entre cortes: Sim

  • Simulação na tela: Sim

  • Simulação real: Sim

  • Simulação de área de trabalho: Sim

  • Corte manual com laser: Sim

  • Controle de foco: Sim, automático

  • Controle automático velocidade vs potência: Sim

  • Controle automático velocidade vs frequência: Sim

  • Frequência de laser: 1 a 5000Hz


OBSERVAÇÕES

  • Corte com Alumínio, cobre e latão também é perfeitamente possível, porém entre em contato para maiores detalhes para laser especial.

  • Corte com ar comprimido necessário alta pressão, consulte.

  • O design e cores da máquina podem mudar, porém sem mudanças técnicas ou operacionais, em caso de dúvida consulte.
