Dobradeira CNC ES1 MA41

BAIXAR ESPECIFICAÇÕES TÉCNICAS

DOBRADEIRAS PADRAO CNC ES10 MA41
.pdf
Download PDF • 1.15MB

Dobradeiras Hidráulicas com comando numérico CNC – EASYCAT ES10/MA41


Opções disponíveis:

  • 160 toneladas / 3.200mm

  • 125 toneladas / 3.200mm

  • 40 toneladas / 2.000mm

  • 40 toneladas / 1.600mm

VANTAGENS DESTA MÁQUINA

  1. Fabricada para aumento de produtividade mesmo mantendo o baixo custo de aquisição.

  2. Alta qualidade e repetitividade de dobra é garantida usando cilindros sincronizados por barra de torção e ajustados individualmente pelo CN.

  3. Toda a estrutura soldada da máquina possui alta rigidez, calculada por Software, para manter a melhor precisão de dobra possível para a estrutura.

  4. Estrutura passa por tratamento térmico para aliviar tensões residuais e garantir longa vida útil do equipamento.


APLICAÇÃO




CNC EASYCAT ES-10/MA41

O mais poderoso CNC na sua classe:

  • Inicialização do sistema CNC em menos de 2 segundos!

  • Tela Colorida Touch Screen de 10 polegadas de fácil visualização;

  • Permite desenhar as ferramentas de dobra e punções e guardar na biblioteca para uso posterior com rapidez;

  • Permite programar a sequência de dobra diretamente na tela antes de executar a ação;

  • Interface intuitiva e amigável, com botões grandes e fáceis de operar

  • Ajusta automaticamente os eixos X e R de acordo com a sequência de dobra inserida e compensa erro de deflexão pelo eixo V;

  • Possui memória para 2000 de programas, cada um com mais de 40 sequencias de dobra, cada um com um nome que o operador pode colocar para ser facilmente localizado.



MÁQUINA COM 5 EIXOS

Esta dobradeira controla automaticamente 5 eixos por servo motores:

  • Cilindros Y1 e Y2 duplos sincronizados com barra de torção, para que as peças dobradas não variem o ângulo em nenhum lugar da mesa de dobra;

  • Correção dos cilindros em caso de variação de ângulo de dobra diferentes entre Y1 e Y2 diretamente na tela do CNC;

  • Eixos X (frente/traz) e R (sobe/desce) dos batentes traseiros são automaticamente calculados pelo CNC a partir do programa de dobra;

  • Eixo V compensa automaticamente a pré-carga para compensar a deflexão da mesa de dobra. Peças longas não apresentam erro de ângulo dobra ao longo de seu comprimento (apenas modelos de 3200mm).



E MAIS!

  • Também possui memória para mais de 60 tipos de punções e matrizes, para serem carregadas facilmente e terem o cálculo de ângulo carregados automaticamente;

  • Cálculo automático do ângulo de dobra, com compensação e correções automáticas;

  • Possui ciclo automático ou manual para sequencias de dobra;

  • Regulagem do ângulo de dobra com base na espessura, tipo de material, comprimento da dobra e abertura do V da ferramenta;

  • Isolação dos circuitos por semicondutores óticos, para evitar interferência e mal funcionamento;

  • Drives servos conectados por EtherCAT: simplicidade na instalação e alta imunidade a ruídos e interferências;

  • Fácil troca de espessura de material, tipo de material (aço, alumínio, inox), tipo de "V" usado e comprimento do material para cálculo automático de ângulo e correções de dobra.



FERRAMENTAS DA DOBRADEIRA DE 125T E 160T


FERRAMENTAS DA DOBRADEIRA DE 40T

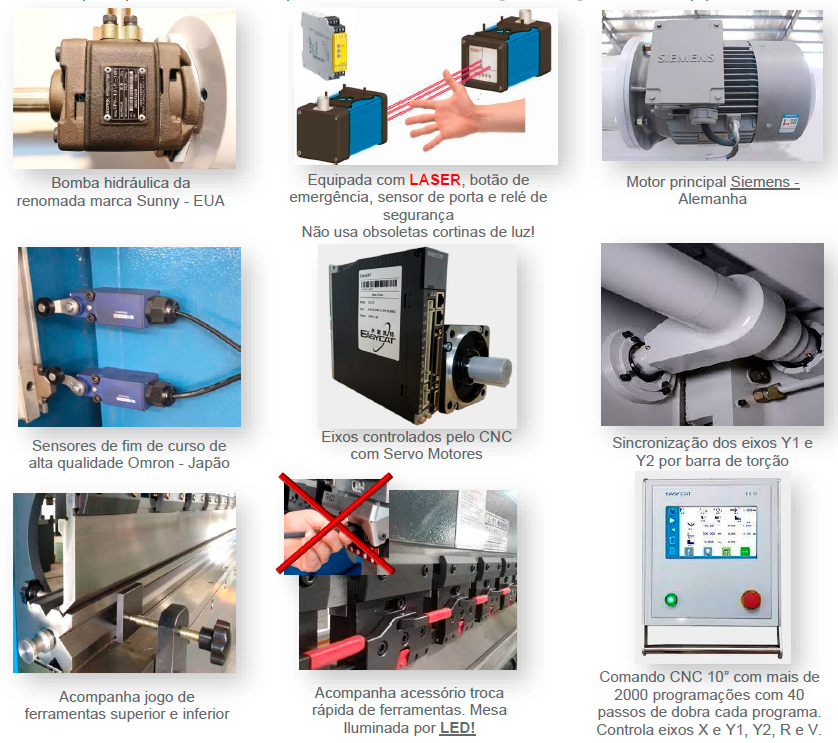

ACOMPANHA AINDA
